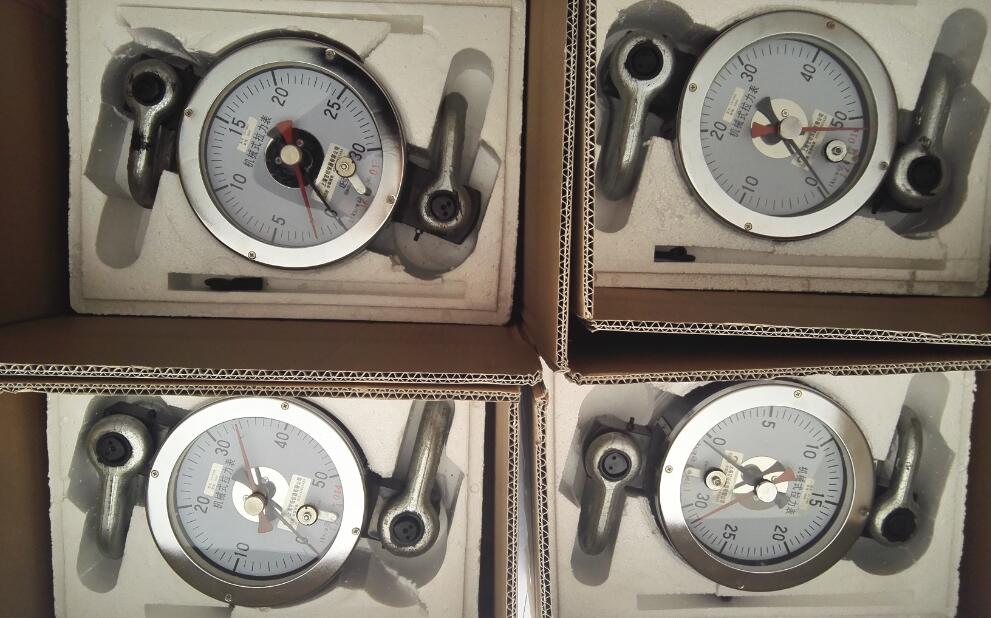

1噸拉力計-1T?電葫蘆測力計-10KN機械拉力儀表
一、使用前的注意事項：
1、兩端的拉環通過絞鏈與力源連接（如使用鋼絲繩或其它可自由轉動的聯接件）。在測量過程中始終保持外作用力的作用線與表的軸線相重合。
2、為防止意外，在表后應備裝一條保護鋼絲繩。
3、調零：在加載之前，用搬手將表盤零點調到與表針重合位置上。
4、檢查裝卡狀態，確認裝卡牢固后方可加載。
二、產品用途：
產品可供江河運輸、海洋捕撈的拉力測量；可供撈海帶及其他海產品時重量計量；可供各種機械設備的牽引力測量；可供電力行業高壓線布線的拉力計量；可供工程建筑、皮帶運輸機的引力測量；可供各種安全裝備的抗拉力測量?？梢詼y量在靜力載荷和動力載荷下牽引阻力的瞬時值，表盤上紅針可以讀取在測量過程中的大拉力值。
三、技術參數
1.精確度等級為2.0。
2.測量范圍為0–200kN。
3.靈敏度小于或等于滿量程載荷的0.5%
4.過載能力為允許載荷超出大測值50%。
國、主要技術參數
1、儀表準確度為2.0級
2、引用誤差≤±2%F.S
3、測力儀表的靈敏度應小于或等于滿量程載荷0.5%
五、型號、測量范圍、外形尺寸、重量
|
測力計型號 |
測量范圍（kN） |
外形尺寸 |
重量 （Kg） |
||
|
A |
B（Ф） |
C |
|||
|
FX-10kN |
0-10 |
620 |
225 |
160 |
16 |
|
FX-30kN |
0-30 |
||||
|
FX-50kN |
0-50 |
||||
|
FX-80kN |
0-80 |
620 |
225 |
160 |
16.5 |
|
FX-120kN |
0-120 |
650 |
225 |
160 |
20 |
|
FX-200kN |
0-200 |
||||
|
FX-C-80 |
0-80 |
650 |
280 |
160 |
17.5 |
|
FX-C-120 |
0-120 |
650 |
280 |
160 |
20 |
|
FX-C-160 |
0-160 |
||||
|
FX-CY-80 |
0-80 |
650 |
280 |
160 |
17.5 |
|
FX-CY-120 |
0-120 |
650 |
280 |
160 |
20 |
|
FX-CY-160 |
0-160 |
||||
注：作業中具體選型應根據機械設備的結構和地質情況經計算后確定。
